主要製品一覧


サイン・意匠

製品名：
東京駅サイン吊看板パネル
詳細：
アルミ素材A1100-H14
板厚2.0mm　W4100ｘD300ｘH15
特徴：
2.0ｔアルミ軽量化サイン
スカシ部分のレーザー抜きもデザイナー様の要望と実加工の両立を目指した修正をし製作します。
製品名：

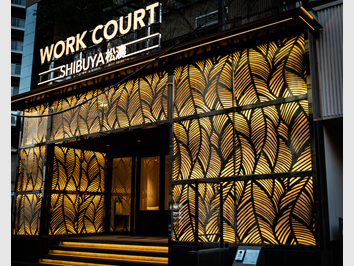

コワーキングスペースオフィス　ファサード
詳細：
ステンレスSUS304　片研400番
板厚2.0mm　1162ｘ2303ほか
特徴：
いただいたイラストレーターのデータを基に、加工に適したデータに微調整を加えて切断を行っています。夜間スケジュール運転の加工のため短納期の対応も可能です。
製品名：
駐車場案内板
詳細：
アルミA3004
板厚2.0mm W900ｘD840ｘH1800
特徴：
左右分割せずに一体パネルでシームレスに仕上げることで歪みなどが出ずデザインを忠実に再現することに貢献しました。
製品名：
東京駅構内商業施設　ファサード
詳細：
アルミ素材A1100-H14
板厚2.0mmｘ490ｘ1200
特徴：
幾何学的な模様(丸の内駅舎天井の柄)を千鳥に連結し、欄間の間接照明を和モダンに演出します。
製品名：
ロゴプレート
詳細：
ステンレスSUS304　片研400番
板厚1.0mm　50ｘ20
特徴：
片研400番研磨にHLをイメージした線を塗りこんで仕上げでいます。（ラスター加工）
製品名：
レーザーマーキングサンプル
詳細：
ステンレスSUS304　2B
板厚1.5mm　100ｘ100
特徴：
弊社の新加工技術としてカラーレーザーマーキングができるようになりました。
印刷やエッチングなど、ステンレスに色付けをする方法はほかにもありますが、 マーキングでしか出せない色合いがあります。

運輸

製品名：
安全柵トップエンド
詳細：
ステンレス　SUS304　HL
板厚1.5mm　W105×D140×H2045
特徴：
某駅新幹線ホームの安全柵に採用。アール曲げとヘミング曲げを組み合わせた製品です。
アール曲げは汎用アール金型を使用するので、仕上がりＲ径の自由度も高く、６Mの長尺物も対応可能です。
製品名：
券売機カウンター
詳細：
ステンレス　SUS304　HL
板厚1.5mm　W170ｘD240ｘH2000mm程度
特徴：
通常の曲げ加工を試みると金型に干渉してしまい曲げることが できませんが、弊社の加工技術でカバーして仕上げています。
製品名：
大型車両用パーツ　サイドバンパー
詳細：
アルミ縞板　A5052
板厚2mm　W1400ｘD100ｘH355
特徴：
ラフなスケッチからでも加工の対応が可能です。 細かいイメージはお客様と打ち合わせをしながら製作していきます。
製品名：
キャデラックバンパー
詳細：
ステンレス　SUS304　鏡面800番研磨
板厚3.0mm　W2440ｘD1280ｘH550
特徴：
弊社では鏡面のバンパー製作の実績が多数あり、 特殊な形状や複雑な形状でも最小限の分割方法で対応致します。
製品名：
つのバンパー
詳細：
ステンレス　SUS304　鏡面800番研磨
板厚3.0mm　W2400ｘD300ｘH300
特徴：
溶接箇所を最小限に抑えて展開しています。
3D展開のため投影穴も正確に展開することができます。

建築

製品名：
サッシ扉スライド用レール沓摺または上部ガイドレール
詳細：
ステンレス　SUS304　HL
板厚1.5mm　W213.5×H4500
特徴：
弊社では切断の寸法誤差、フラット、ねじれが無いように大型レーザーでブランク加工。 曲げ加工ではナチュラルクラウニングベンダーによるフラットネスな加工が可能です。 フラットであれば、後加工や施工において無用な補正や調整時間が大幅に削減できます。
製品名：
キッチンカウンター
詳細：
ステンレスSUS304 片研400番研磨
板厚1.2mm　W3580ｘD650
ｘH40.9（手前）・50（奥）
特徴：
同形状で4M以上の天板の加工も曲げ可能です。 研磨仕上げかつ薄板の加工品のため、慎重な取り扱いが必要となります。
製品名：
庇（ひさし）
詳細：
ステンレスSUS304　鏡面800番研磨
板厚2.0mm　W2580ｘD770ｘH340
特徴：
一体型で曲げ加工を行うことで溶接箇所を最小限に抑えています。 大型サイズかつ鏡面仕上げのため、キズや歪みに細心の注意を払いながら加工を行っています。
製品名：

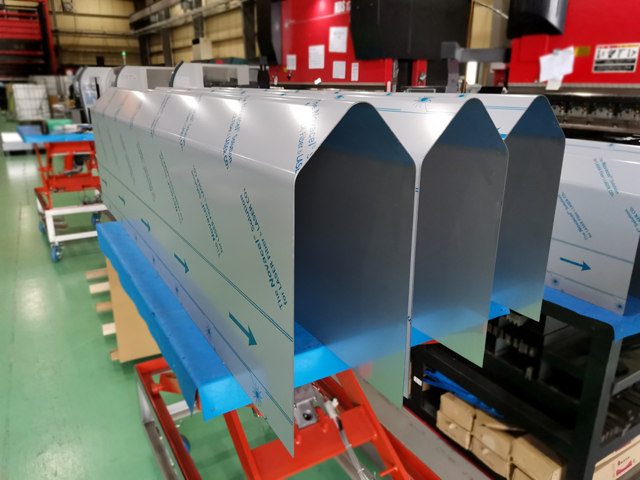

カバー　R曲げ
詳細：
アルミ素材A1100-H14　塗装用
板厚2.0mm　W161ｘD145ｘH3851
特徴：
3000ｍｍ以上になるとRの曲げ加工ができる加工先は限られてくるかと思います。 弊社では4000mm以上でのR曲げ加工も対応が可能です。
製品名：
かまちドア　戸尻（とじり）
詳細：
ステンレスSUS304　HL
板厚1.5mm　W50ｘD120ｘH2135
特徴：
R曲げとプレーナー(Vカット)を絡めた複合的な曲げ加工となります。
※扉の製作までは行えません
製品名：
サッシ曲げ加工品　ガラス枠
詳細：
ステンレス　SUS304　HL
板厚1.5mm　W213×H4500
特徴：
イタリア・スケアビー(Schiavi)社製のクラウニングフリー機構のプレスブレーキにより、 反りのない長物曲げと高精度の通り角度を実現します。
またV溝（プレーナー）を入れることで仕上げもシャープな見た目になるほか、 通常の金型では曲げ加工ができない複雑な加工も対応することができます。

産業機械

製品名：
食品製造用機械　パーツ
詳細：
ステンレス　SUS304 2B
板厚1.5mm　W194ｘD485ｘH1750
特徴：
形状が深く少しのズレで大きく誤差が出やすいため、曲げ加工後にゲージを用いて寸法公差を確認しています。
製品名：
機械用カバー
詳細：
SUS304　パンチングメタル2φ-3P/60度千鳥
板厚1.0mm　W544ｘD370ｘH143/32
特徴：
パンチングメタルは穴の影響で曲げ位置がずれやすく寸法が出づらい傾向にありますが、 1㎜以内のズレに抑え四方の四隅もきっちりと合わさっています。
製品名：
食品機械用　ホッパー投入口
詳細：
ステンレス　SUS304 両面400番研磨(両研)
板厚2.0mm　W220ｘD315ｘH200
特徴：
弊社では3DCADソフト(SOLIDWORKS)を用いたホッパー形状のデータ展開も対応が可能です。
製品名：
プラント用カバー
詳細：
ステンレスSUS304　両面400番研磨（両研）
板厚3.0mm　W785ｘD1040ｘH300
特徴：
中央トップ部分も折り曲げの一体型の加工となります。
弊社の展開技術でスキマを最小限に抑えた加工が可能です。
製品名：
架台部　化粧板
詳細：
ステンレスSUS304　片研400番研磨
板厚1.5mm　W4017ｘD1091
特徴：
開口部分にも曲げがある製品となります。
製品サイズは4Mを越えるため、加工時の取り扱いが難しく製品に歪みが発生するリスクも非常に高いものとなります。

照明

製品名：
照明関係
詳細：
スチール　ボンデ
板厚1.6mm　W200ｘD200ｘH300
特徴：
雲をモチーフにした行燈。

その他製品

製品名：
厨房建具
詳細：
銅板C1100　銅/素材
板厚1.2mm　W39ｘD44ｘH1800
特徴：
ファイバーレーザー加工機を導入したことにより、銅板の切断が可能となりました。
製品名：
意匠パネルサンプル
詳細：
ステンレスSUS304
板厚12mm　260ｘ600
特徴：
10mm巾を残して格子状に抜いています。 ファイバーレーザー切断のため、CO2レーザーに比べて切断中の熱影響による反りも少なく加工ができます。
製品名：

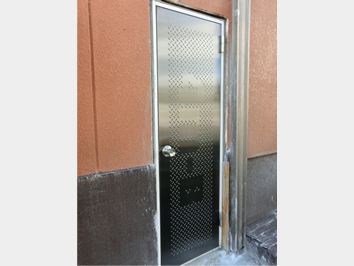

縞板調ドア
特徴：
Z-1ブラックHL材にノンスリップ成形を施したドアです。 ご依頼に合わせたオリジナルな縞板の製作が可能です。
製品名：
側溝
詳細：
ステンレスSUS304　2B
板厚1.5mmｘW314ｘH300～60ｘ全長17Ｍ(分割L2900)
特徴：
水勾配のある曲げ加工。レーザー加工後に折り曲げ加工をします。ソケット取り付け穴やグレーチング受け部の曲げも加工可能。最長6Mまで対応いたします。

対応ワークサイズ：

加工可能サイズ　2000ｘ6100　(加工条件による制限あり)

月産対応点数：

1～10,000個/月産　80トン以内(要相談）

対応材質：

ステンレス
sus304、sus430、sus316、sus310、sus442　各種表面仕上げ

アルミ
A1100、A5052、A5083

鉄
電気亜鉛メッキ鋼板、溶融亜鉛メッキ鋼板、spcc、酸洗、ZAM、スーパーダイマ

伸銅品
C2801真鍮、C1100銅

その他
縞板(チェッカープレート)、ポルカプレート、さざ波、パンチメタル、フラットバー
